[JIG114] 안전스위치 및 전기부품 세트 (라우터 테이블용 )
상품코드 1513677863
판매가격
40,000원
적립금 40 원
브랜드 JIG114
배송방법 경동택배(중량제품) / CJ대한통운 (일반제품)
판매수량 재고보유
주문수량



상품정보

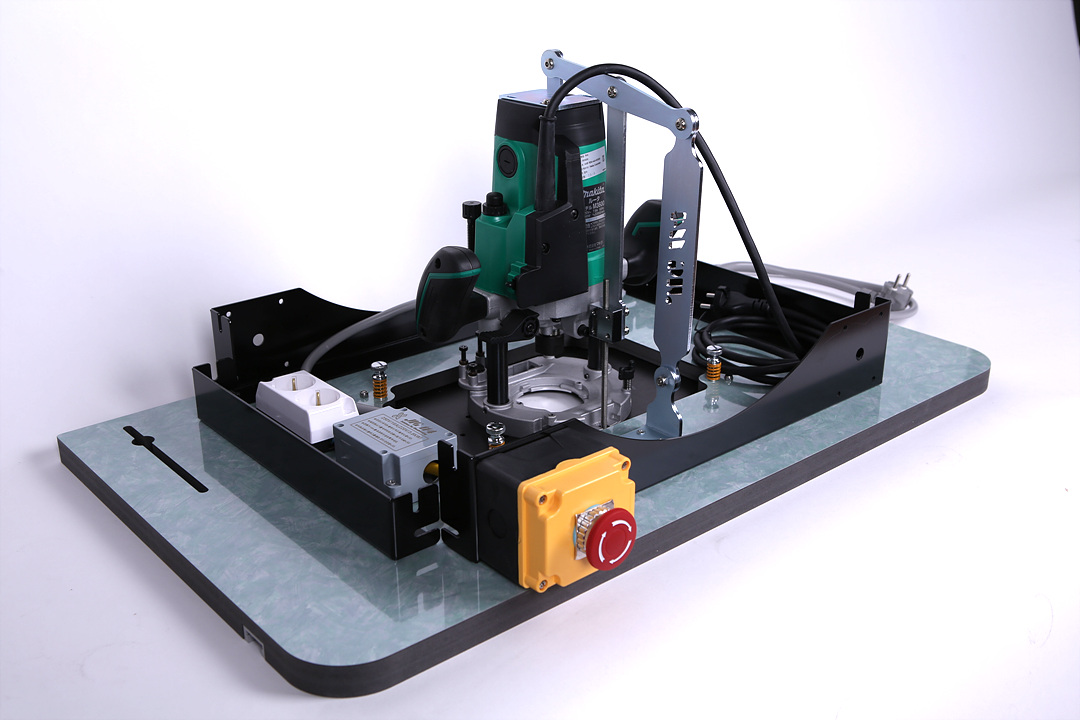

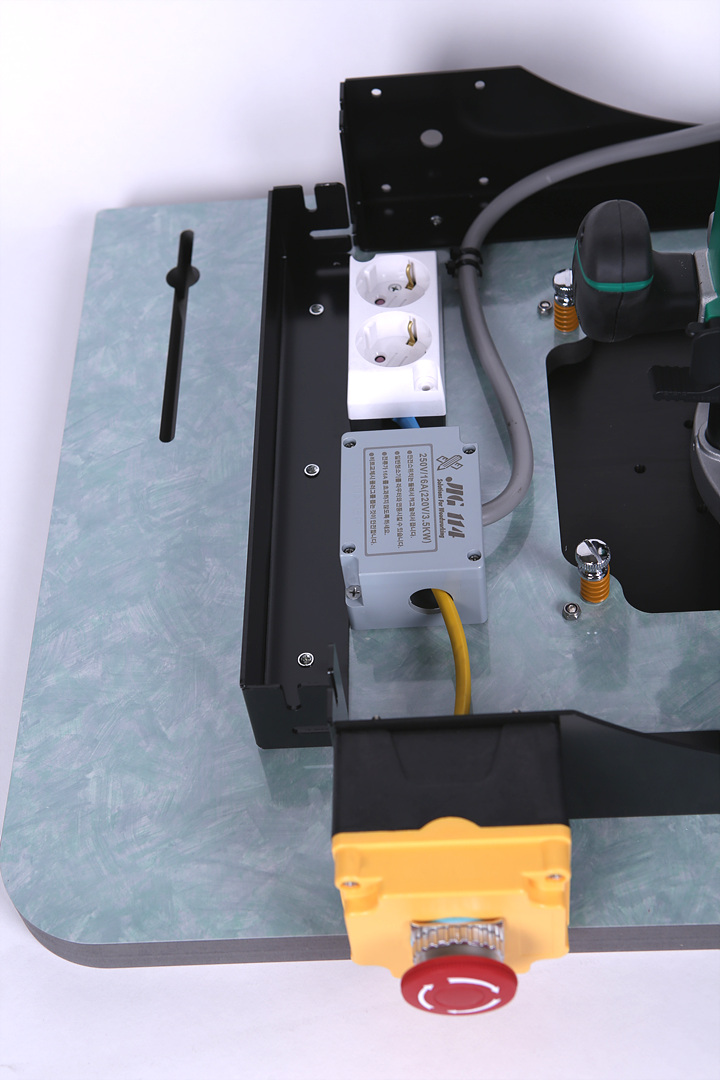

    라우터 테이블에 필요한 전기부품 세트입니다.  전동공구와 청소기를 동시에 제어하기를 원하시는 경우에 응용해서 사용할 수 있습니다.

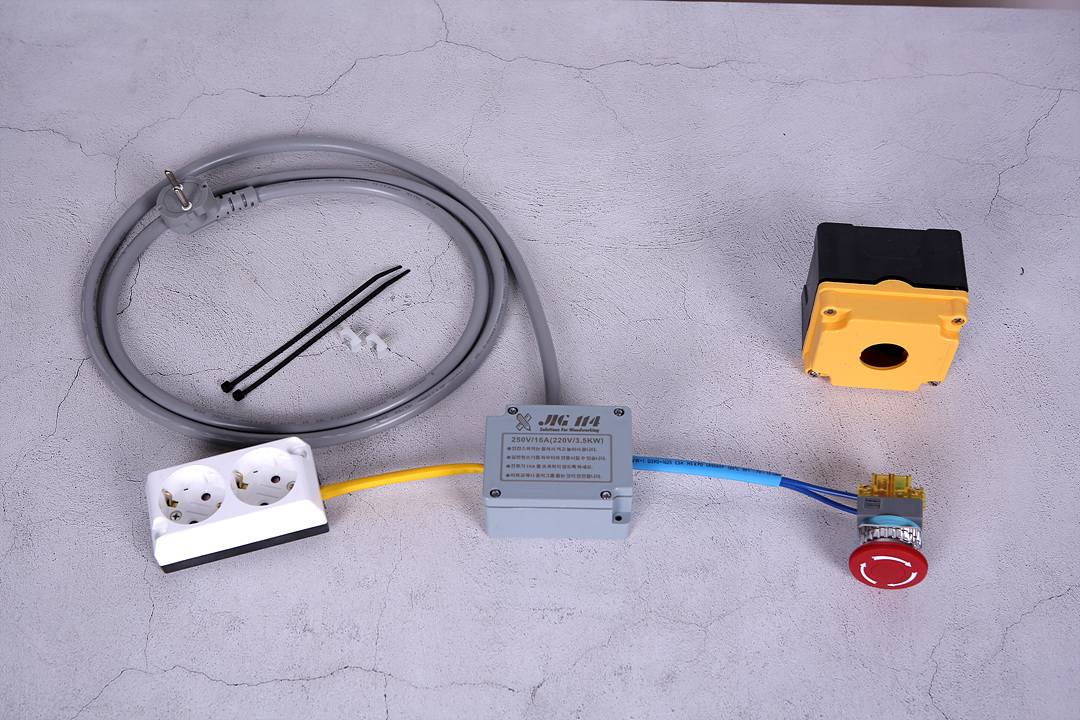

    [세트구성]

    1. 안전스위치 : 붉은색 쪽 단자를 사용하면 스위치가 돌려서 ON, 눌러서 OFF가 되고, 녹색쪽 단자를 사용하면 돌려서 OFF, 눌러서 ON이 됩니다. 대체로 전자로 사용합니다.

    2. 케이스 : 안전스위치 케이스입니다. 배선 구멍은 필요한 방향으로 새롭게 뚫어서 사용하시면 됩니다.

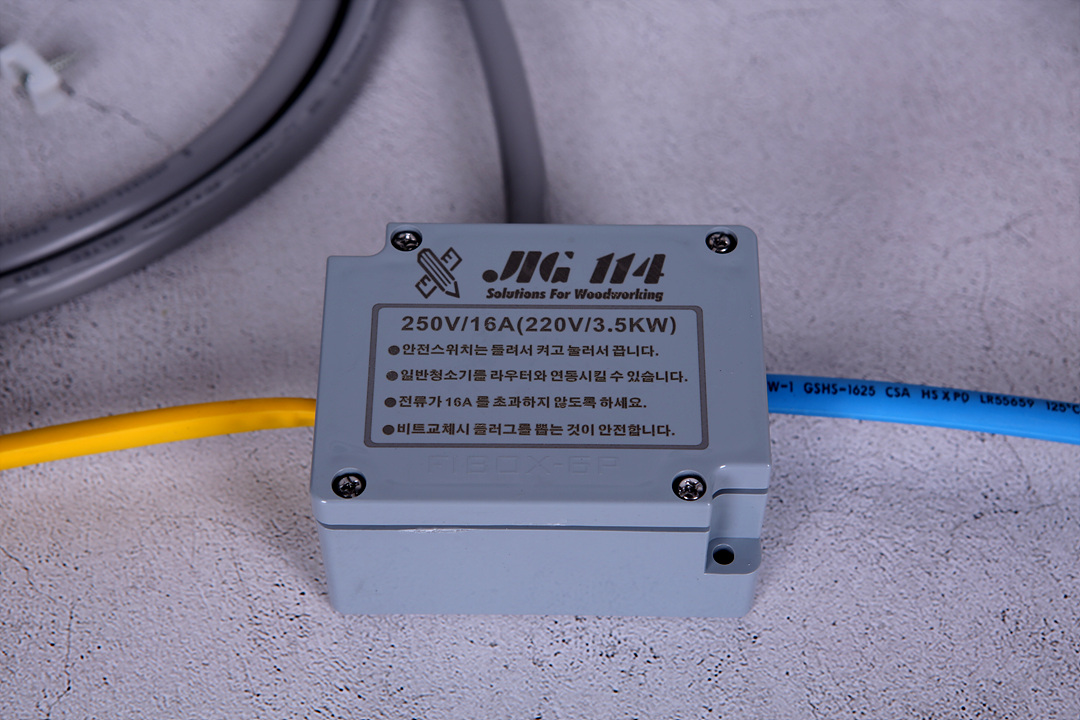

    3. 6p 단자함: 파워코드와 안전스위치 그리고 2구 콘센트를 연결하기 위한 단자대입니다.

    4. 파워코드 (16A) : 큰 부하에 견딜 수 있도록 2.5 스퀘어의 굵은 전선으로 제작된 케이블을 사용하였습니다.
















    2구 콘센트와 파워코드는 조립이 까다로운 부분을 미리 조립해서 보내드립니다.

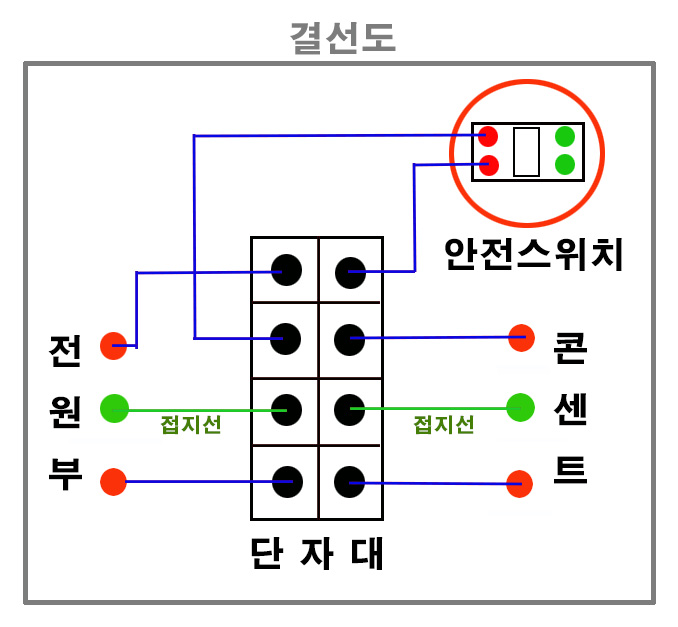

    ※ 안전스위치에는 녹색과 빨간색 2가지 단자가 있습니다. 빨간색쪽 2단자에 선을 연결하세요. 보다 구체적인 결선은 아래 결선도를 참고하세요.

    (빨간색쪽 단자 연결시 : 돌려서 Pull로 전원을 켜고, 눌러서 Push로 전원을 끕니다. 실수로 전원이 켜지는 것을 방지해 줍니다.

    녹색쪽 단자 연결시 : 돌려서 Pul로 전원을 끄고, 눌러서 Push로 전원을 켭니다. 쉽게 전원을 켤 수(ON) 있기 때문에 위험합니다.)
